M12 2-6 Pin T-Type Водоустойчив модулен кабелен комплект с 10MM основен кабел IP67

M12 модулният съединител тип T- е проектиран за гъвкави системи за окабеляване, където маршрутизирането на кабела може да се променя между инсталациите. За разлика от фиксираните кабелни модули, този съединител осигурява разглобяем T-разклонителен интерфейс, който може да се комбинира със съвместими кабели от серия FSG054 за създаване на различни конфигурации на снопа. Предлага се в 2- до 6-пинови версии, той поддържа различни изисквания за захранване и свързване на сигнала, като същевременно поддържа инсталацията и поддръжката лесни. Формованият корпус от PVC и найлон осигурява механична защита с IP67 уплътнение и диапазон на работна температура от -20 градуса до +85 градуса за промишлени среди. Този модулен дизайн е подходящ за тестване на оборудване, поддръжка на място, системи за автоматизация и приложения, изискващи чести настройки на кабела. Могат да бъдат доставени персонализирани щифтове и комбинации от конектори според специфичните нужди на системата.

Изпрати запитване

Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на водоустойчив модулен кабел тип m12 2-6 pin t- с 10 mm основен кабел ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Технически спецификации

Параметър	Спецификация
Главен макс. кабел OD	10,0 мм
Съвпадение на клонове	2-6 щифт
Температурен рейтинг	-20 градуса ~+85 градуса
Контактно съпротивление	<10mΩ
Водоустойчиво ниво	IP67

Спецификации на материала

Параметър	Спецификация
Материал	PVC,, Найлон
Кабел	PVC, каучук

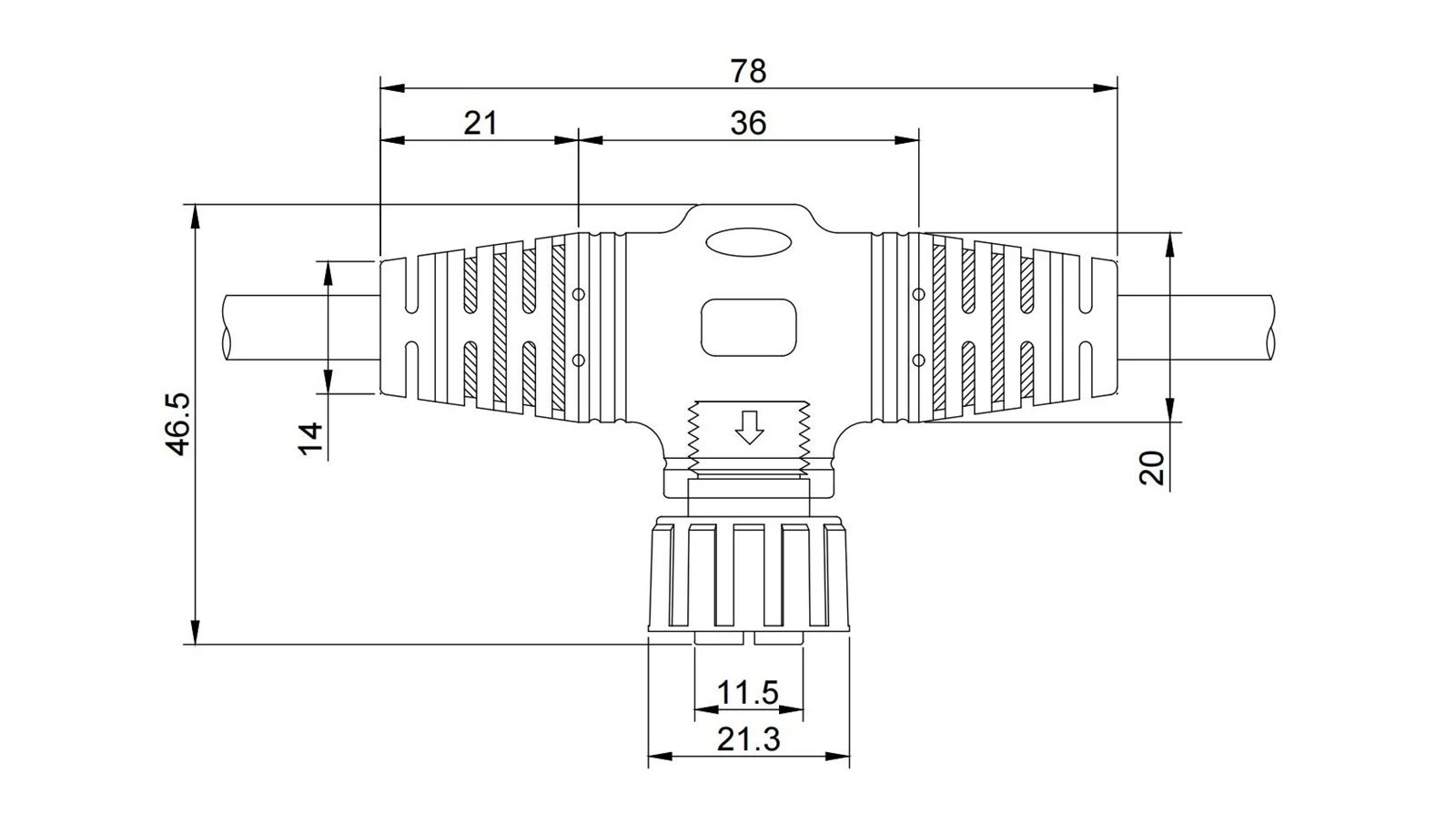

Инженерен чертеж на продукта

Dimensional Drawing

Модулно T-тяло със специален интерфейсен порт FSG054 вместо вградени кабели. Свързващата страна следва разположението на щифтовете FSG054 – включете вашия предварително сглобен кабел в този порт. Другите два клона са стандартни изходи с резба M12, приемащи нашите щепсели M12. Размери на формовката: дължина на тялото 78 мм, ширина 36 мм. Височина на съединителната повърхност 21 mm, с 46,5 mm препратка през монтажния фланец. Разклонение на изхода съответно 14 mm и 20 mm, гайка на панела 11,5 mm през плоскостите и 21,3 mm характеристика на задната страна. Уплътнението IP67 се поддържа и на трите порта. Без прикрепени кабели означава, че можете свободно да ориентирате часовника. Налично персонализирано картографиране на пинове.

Подробности за продукта

Мъжки кабел с 5-щифтово напречно сечение (изглед полу-отгоре)

Тази полу{0}}горна снимка показва мъжкия кабелен край на ez quick модулния кабелен модул с ясно напречно-сечение на 5-щифтовата подредба. Разделът разкрива контактните позиции, изолационния материал и оформлението на вътрешния проводник – полезно за проверка на разпределението на щифтовете преди кримпване или запояване. Около входа на кабела се вижда черната PVC отливка.

Т-тип адаптер с два кабела и един женски порт

Това изображение показва Т-образен адаптер с кабели, прикрепени от двете страни, но само единият край завършва с женски конектор – другата страна е прав кабелен изход. Женският порт приема стандартни щепсели от серия FSG054. Тази конфигурация ви позволява да се докоснете до линия, без да прекъсвате основния канал, докато женският край осигурява точка за бързо свързване на допълнителни устройства.
