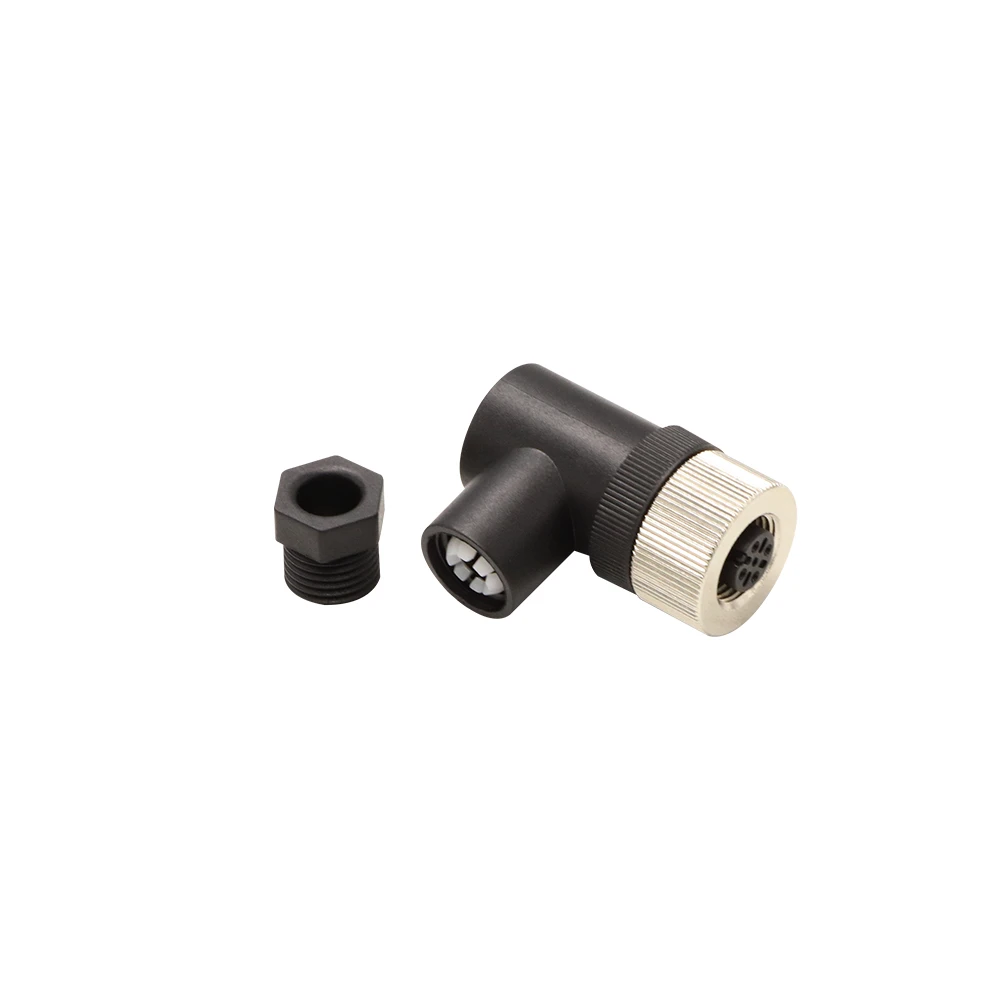

M12 2 Core Quick Assembly водоустойчив конектор IP67
Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m12 2 core водоустойчив конектор ip67 за бързо сглобяване в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.
Технически спецификации
|
Параметър |
Спецификация |
|
Номинално напрежение |
AC250V |
|
Текущ R рейтинг |
По-малко или равно на 6A |
|
Времена на щепсела |
1500 |
|
Максимален OD на кабела |
По-малко или равно на 6,0 mm |
|
Структура на веригата |
Паралелно |
|
Контактно съпротивление |
10mΩ |
|
Изолационна структура |
500MΩпри DC500V |
|
Издръжливост на напрежение при стайна температура |
1.5KV |
|
TemperatureRating |
-20 градуса ~+85 градуса |
|
Водоустойчиво ниво |
IP67 |
Спецификации на материала
|
Параметър |
Спецификация |
|
тел Материал |
PVC, каучук |
|
Джак материал |
PVC |
|
Материал на щифта |
Никелиран-месинг |
|
Уплътнителен пръстен |
каучук |

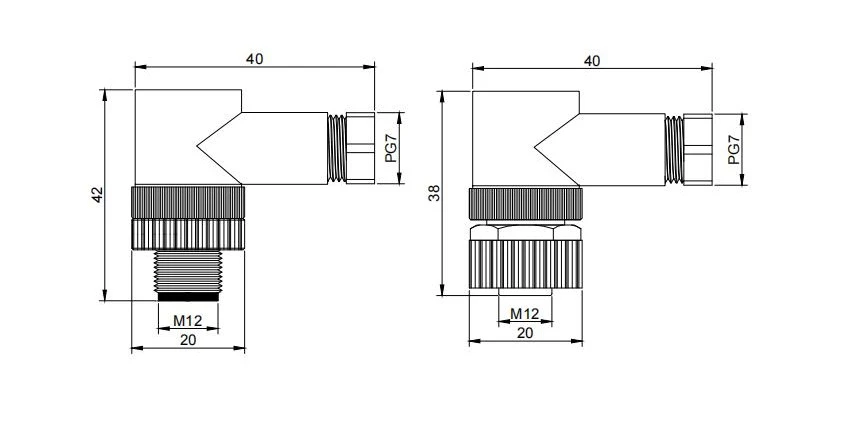

Инженерен чертеж на продукта
Чертежът с размери предоставя ключови механични данни за приложен CAD извлечение. Мъжки щепсел обща дължина 40,0 mm; обща дължина на женския гнездо 40,0 мм. И двата имат свързващи резби M12×1.0 с дължина на захващане 20,0 mm. Съединителят за бързо сглобяване е тип натискане – не е необходимо завъртане за първоначално захващане; заключващата втулка притиска вътрешния О-пръстен за IP67 уплътнение. Кабелният вход приема до 6,0 mm OD. Допустими отклонения по ISO 2768‑m. PDF/DWG налични за CAD интеграция. Проверете дълбочината на вкарване на кабела и компресията на уплътнението по време на сглобяването, за да осигурите номинална хидроизолация.
Подробности за продукта

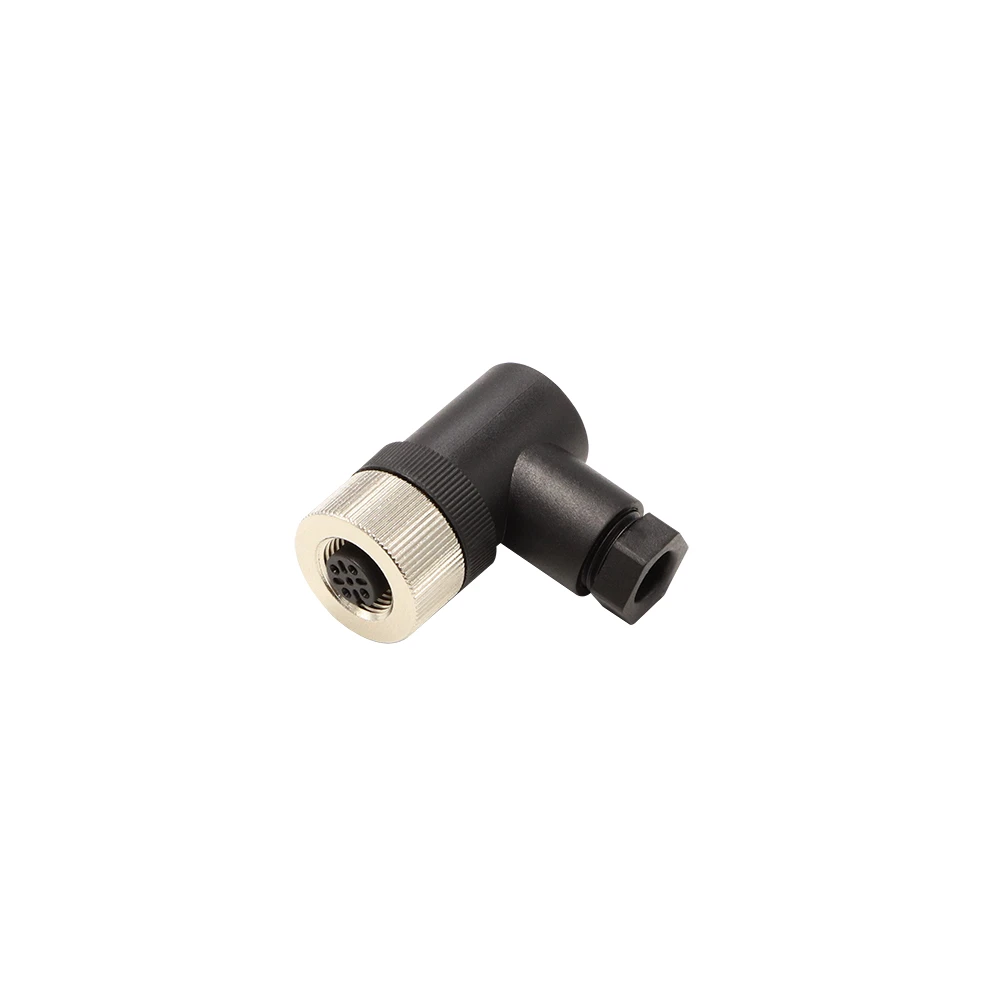

4-щифтов женски гнездо
Този изглед под ъгъл от 45 градуса показва женския контакт с четири никелирани месингови контакта на гнездото (диаметър 1,0 mm), подредени в стандартния шаблон M12. Черният PVC корпус и вътрешната резба (M12×1.0) се виждат. Уплътнителният О-пръстен е вдлъбнат вътре в свързващата повърхност. Това изображение помага да се провери подравняването на контактите и състоянието на резбата преди сглобяване.
Женски гнездо с аксесоар
Тази снимка показва женския съд заедно с неговия аксесоар за защитна капачка за прах. Капачката е отлята в черен PVC с монтиране чрез натискане върху резбата M12 – не са необходими инструменти. Когато е монтиран, покрива контактите и уплътнението от замърсяване и влага по време на съхранение. Връзката предотвратява загубата. Полезно за поддръжка на място и временно прекъсване на връзката.
