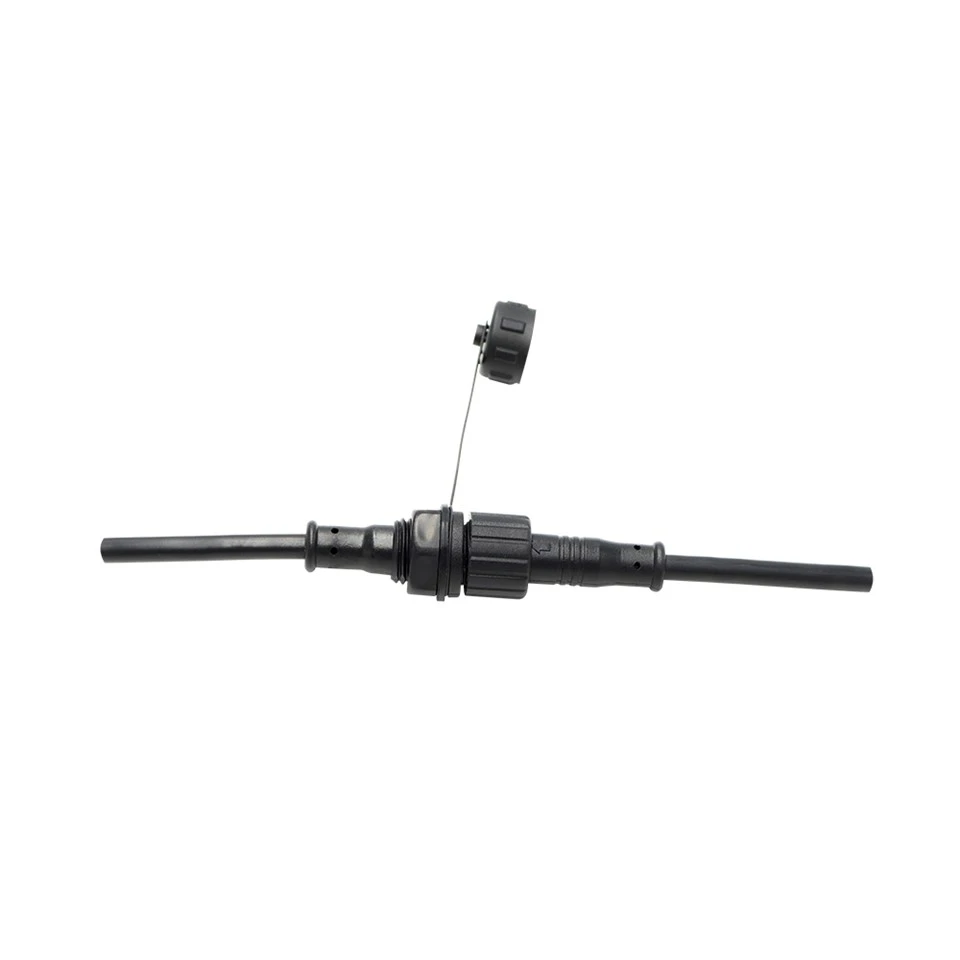

Водоустойчив съединител с резба M12 6 Pin IP67
Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m12 6 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.
Технически спецификации
|
Параметър |
Спецификация |
|
Номинално напрежение |
AC250V |
|
Текущ R рейтинг |
По-малко или равно на 6A |
|
Времена на щепсела |
1500 |
|
Максимален OD на кабела |
По-малко или равно на 6,0 mm |
|
Структура на веригата |
Паралелно |
|
Контактно съпротивление |
10mΩ |
|
Изолационна структура |
500MΩпри DC500V |
|
Издръжливост на напрежение при стайна температура |
1.5KV |
|
TemperatureRating |
-20 градуса ~+85 градуса |
|
Водоустойчиво ниво |
IP67 |
Спецификации на материала
|
Параметър |
Спецификация |
|
тел Материал |
PVC, каучук |
|
Джак материал |
PVC |
|
Материал на щифта |
Никелиран-месинг |
|
Уплътнителен пръстен |
каучук |
Инженерен чертеж на продукта
Чертежът с размери предоставя ключови механични данни за приложен CAD извлечение. Мъжкият щепсел има две секции с резба: свързващ край 14,9 mm, край за въвеждане на кабела 15,0 mm, с междинна шестоъгълна гайка 16,21 mm през плоскостите. Женски гнездо: дълбочина на резбата на свързващата лицева страна 11,5 mm, страна на монтажа 12,5 mm, с ширина на гайката 13,2 mm през плоскостите. И двете използват резба M12×1.0; допустими отклонения по ISO 2768‑m. Обща женска дължина 33.7мм. Позицията на поляризиращия ключ е маркирана за правилна ориентация. PDF/DWG налични за CAD интеграция. Проверете зацепването на резбата и компресията на уплътнението, когато изчислявате хлабината на панела.
Подробности за продукта

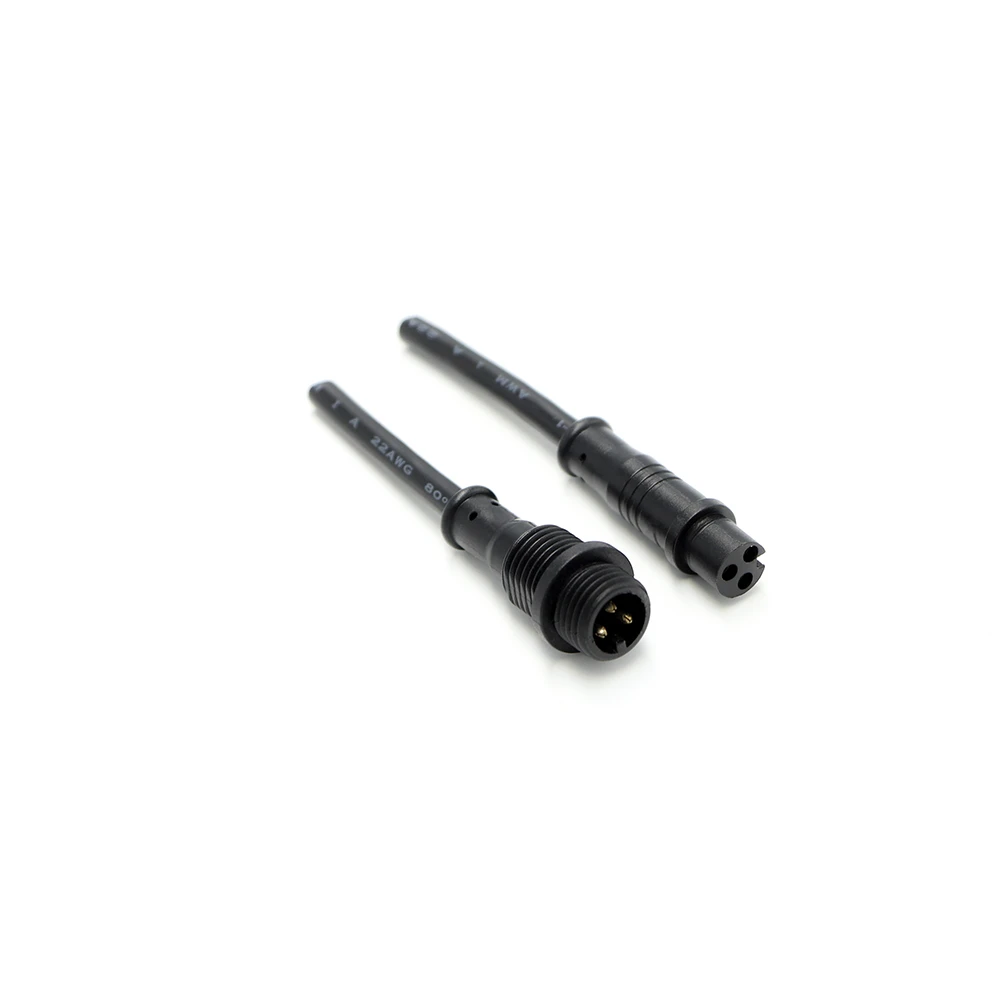

Изглед отпред на 3-щифтов мъжки щепсел
Този изглед отпред показва мъжкия щепсел с три никелирани месингови контакта (щифтове с диаметър 1,0 mm), подредени в стандартния кръгов модел M12. Черният PVC формован корпус осигурява здрава изолация и устойчивост на удар. Вграденият поляризиращ ключ се вижда на позиция 12 часа, осигурявайки правилна ориентация на свързване. Уплътнителният О-пръстен не е изложен на тази повърхност – той е вдлъбнат зад основата на резбата. Плоският, изравнен дизайн позволява лесно почистване на остатъците преди свързване. Използвайте това изображение, за да проверите изправността на щифта, качеството на покритието и целостта на формования корпус преди сглобяването.

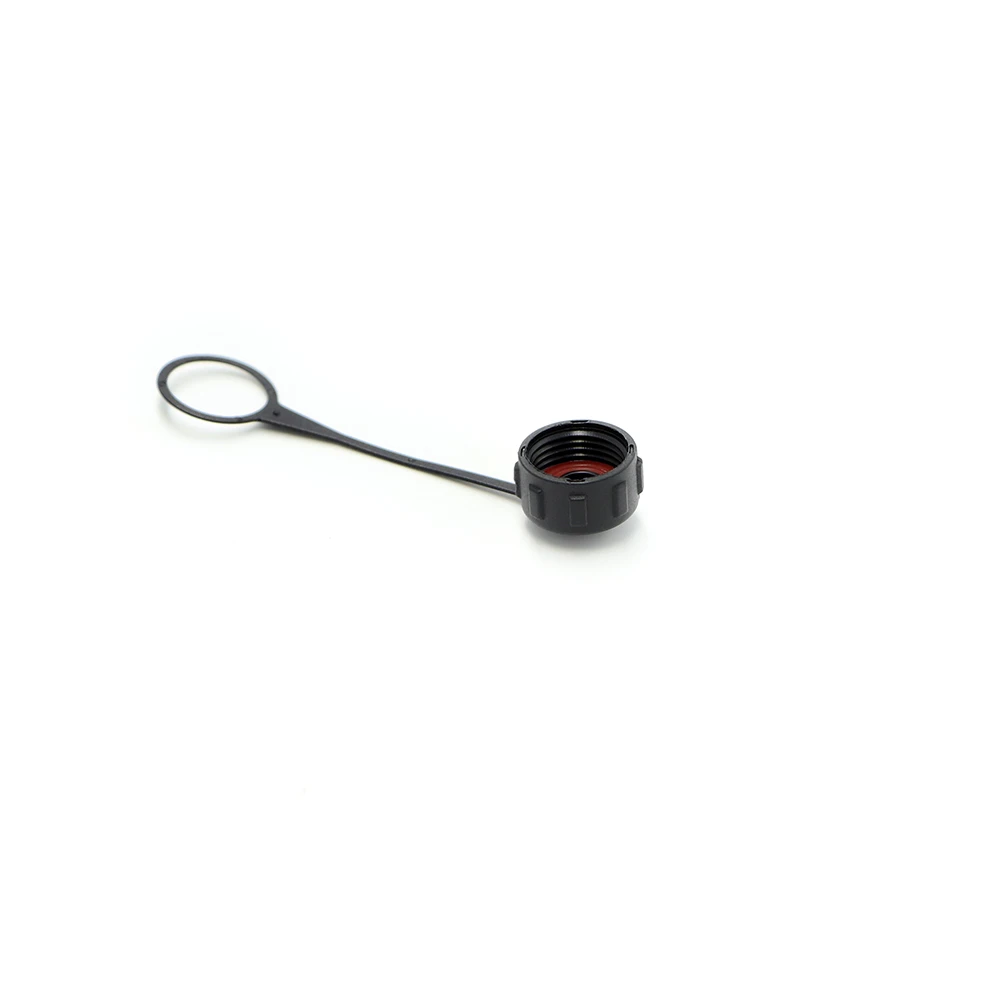

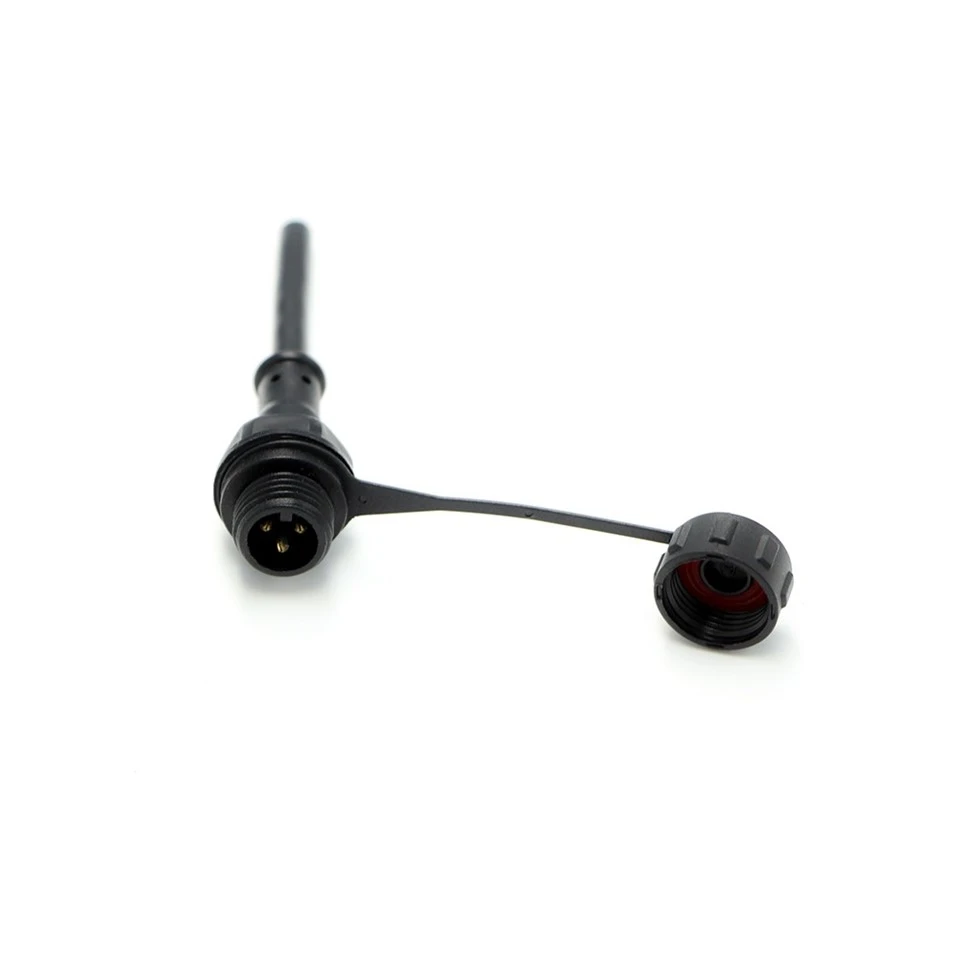

Аксесоар за капачка против прах
Тази снимка показва аксесоара за прахова капачка, доставен с конектора. Капачката е отлята в черен PVC, за да пасне на корпуса на съединителя, с монтиране върху резбата M12 – не са необходими инструменти. Когато е монтиран, той покрива цялата съединителна повърхност и областта на резбата, предпазвайки контактите и уплътнението от мръсотия, влага и удар по време на съхранение или когато е изключен. Капачката е прикрепена към тялото на конектора чрез гъвкава лента, за да се предотврати загуба. Този аксесоар е особено полезен за поддръжка на място и временно прекъсване на връзката.
