Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m7 1 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Технически спецификации

Параметър	Спецификация
Номинално напрежение	AC110V
Текущ рейтинг	По-малко или равно на 3A
Времена на щепсела	1500
Максимален OD на кабела	По-малко или равно на 3,8 mm
Структура на веригата	Паралелно
Контактно съпротивление	10mΩ
Изолационно съпротивление	500MΩ при DC500V
Издръжливост на напрежение (при стайна температура)	1.5KV
Температурен рейтинг	-20 градуса ~ +85 градуса
Водоустойчиво ниво	IP67

Спецификации на материала

Параметър	Спецификация
Материал на телта	PVC, каучук
Джак материал	PVC
Материал на щифта	Никелиран-месинг

Инженерен чертеж на продукта

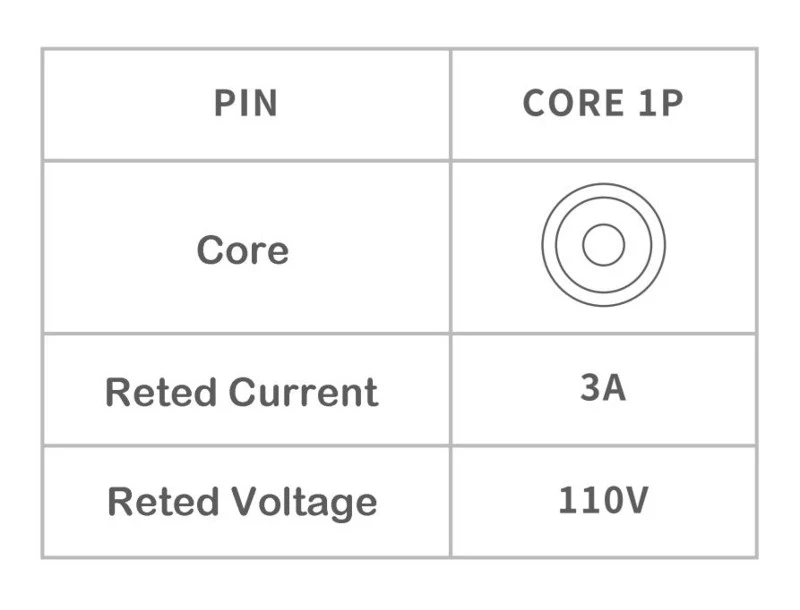

Core Configuration Diagram

product-1684-812

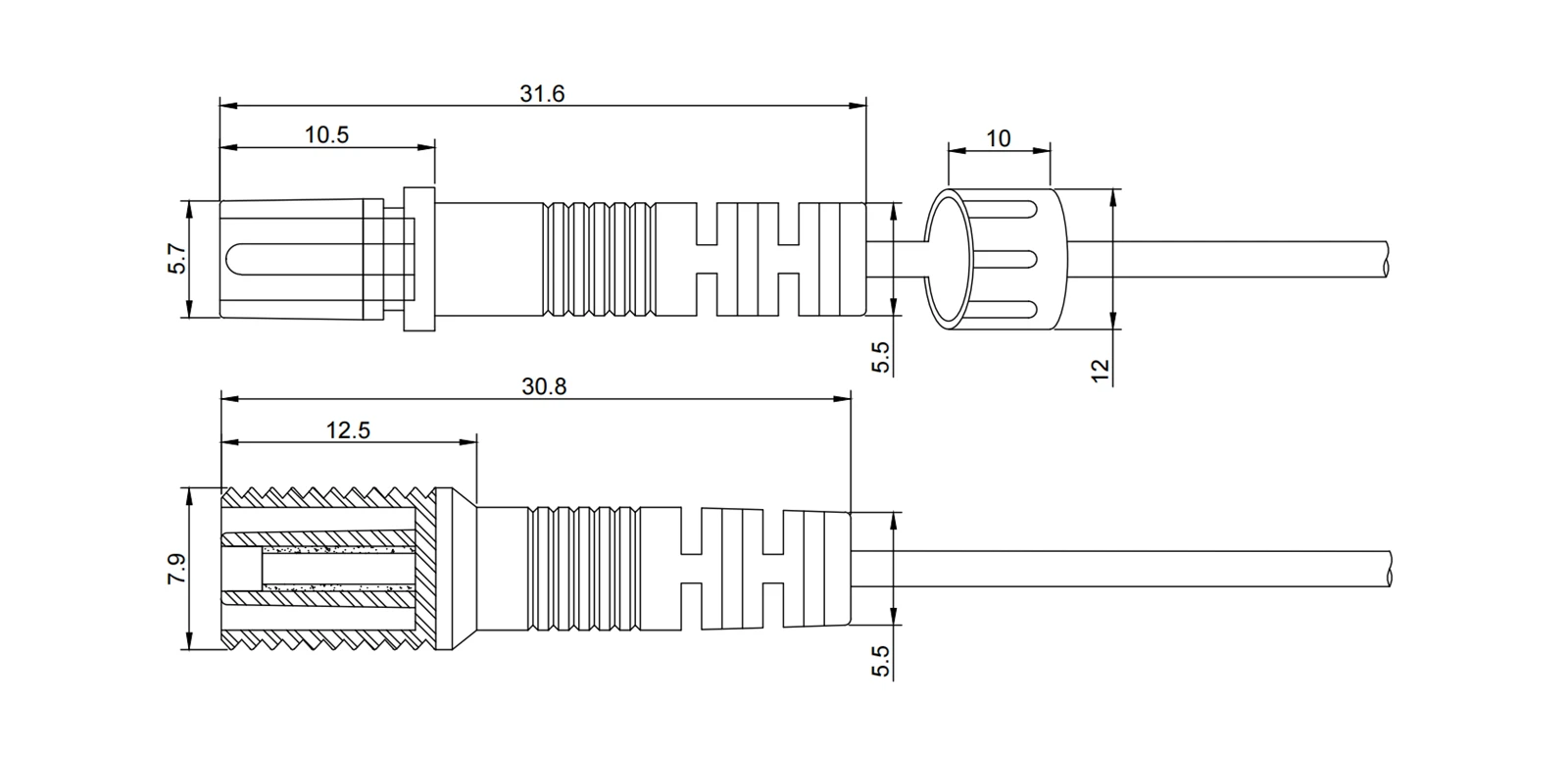

Инженерният чертеж предоставя обща дължина, профил на резба M07 и максимален външен диаметър на кабела 3,8 мм. Разпределението на щифта и позицията на клавиатурата са ясно обозначени. Допустимите отклонения на размерите са определени за точно сглобяване.

Подробности за продукта

M7 1 Pin 6A

Цялостен външен вид на продукта

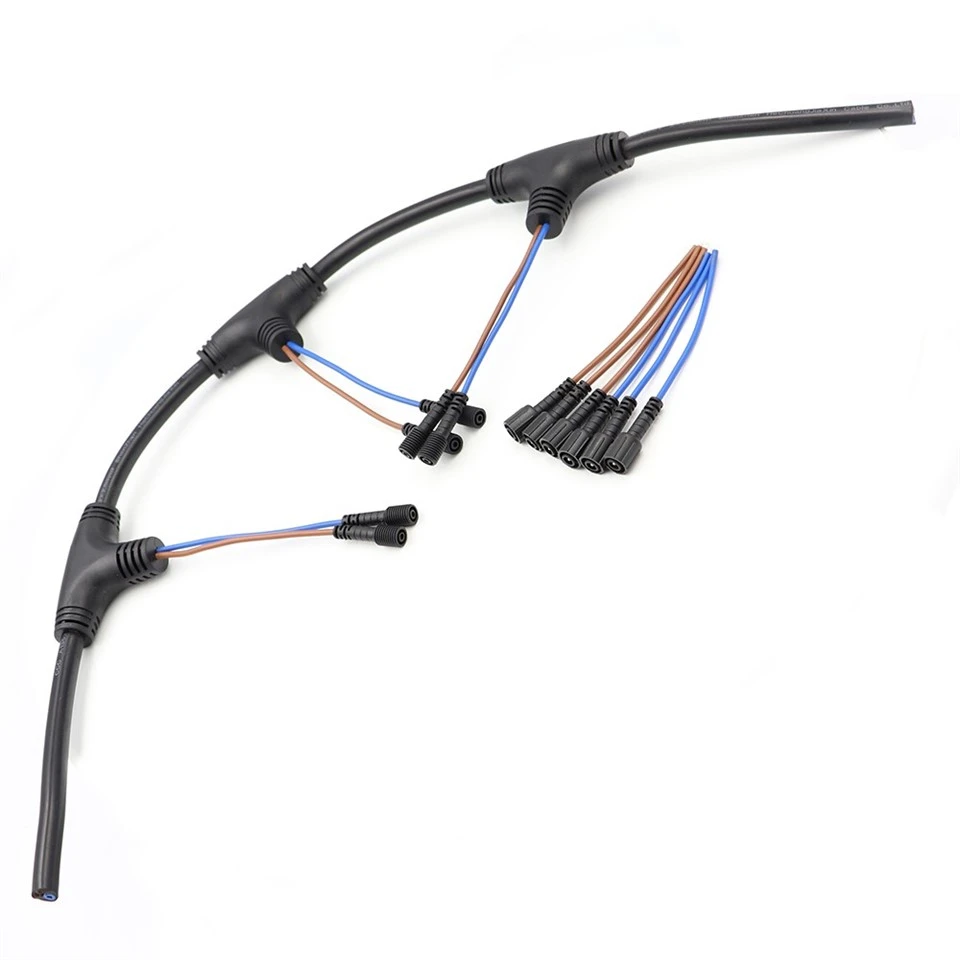

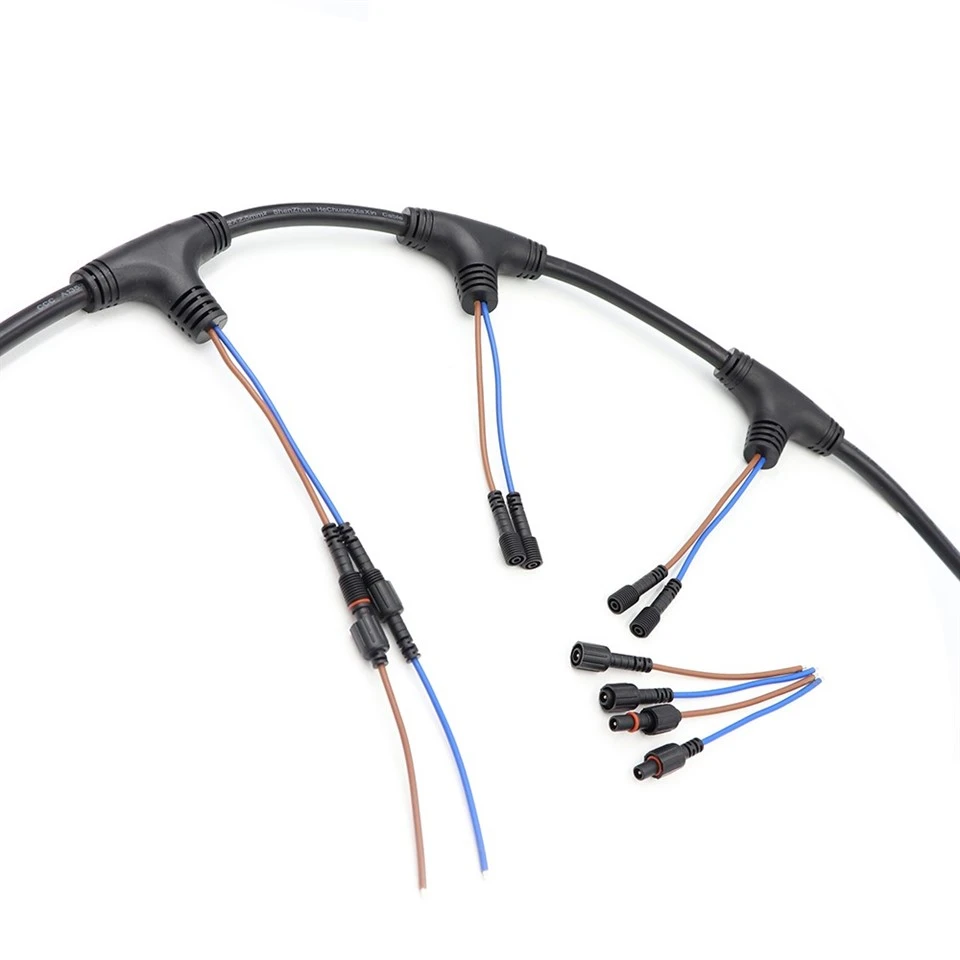

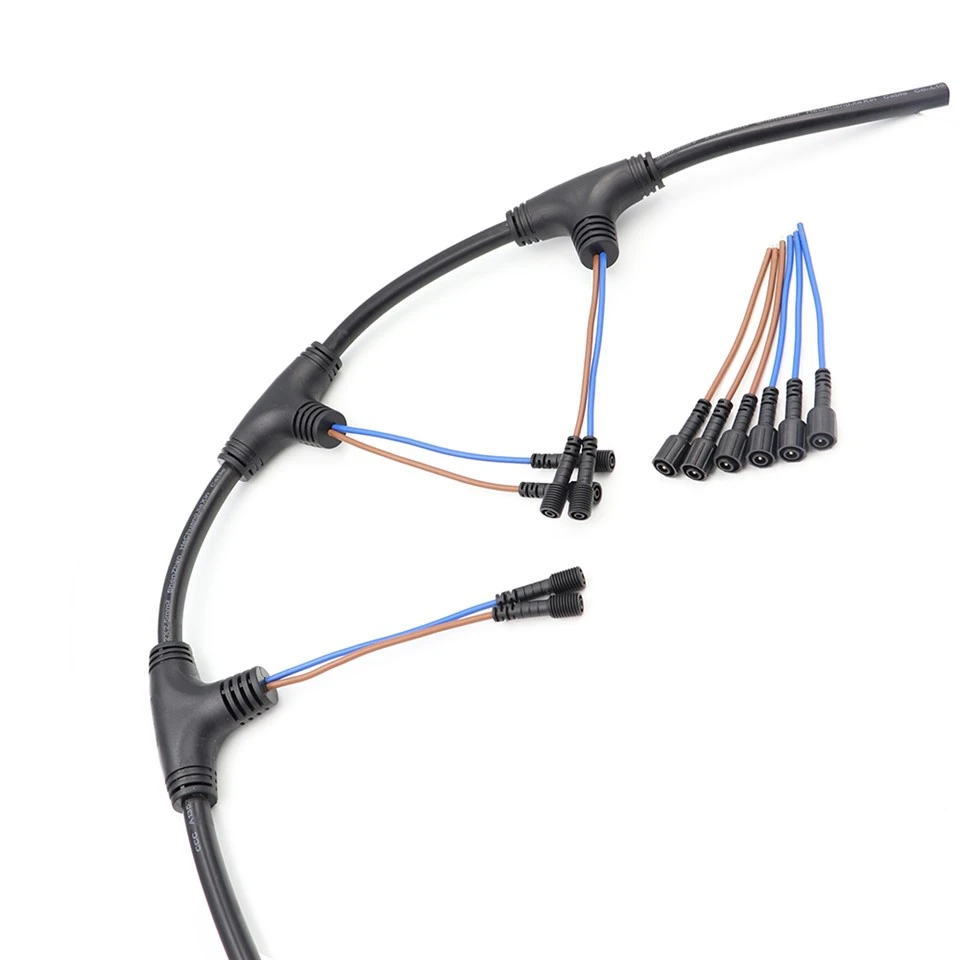

Това изображение показва пълния монтаж и компонентите на водоустойчивия съединител с резба M7 1 Pin, включително мъжкия щепсел, женския контакт и състоянието на свързване. Компактният дизайн на резбата M07 и здравата PVC обвивка са ясно видими, демонстрирайки пригодността на конектора за тесни{3}}пространствени инсталации на LED осветление и сензори.

Свързване на интерфейс и конфигурация на щифта

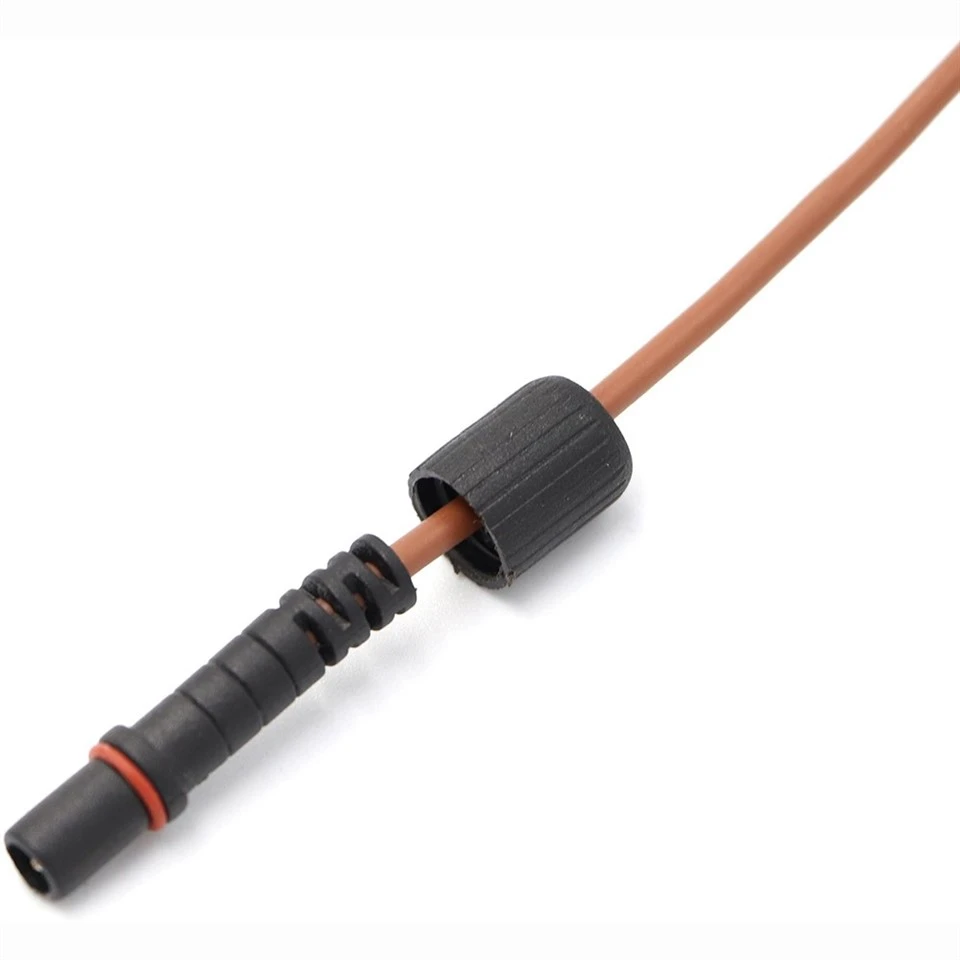

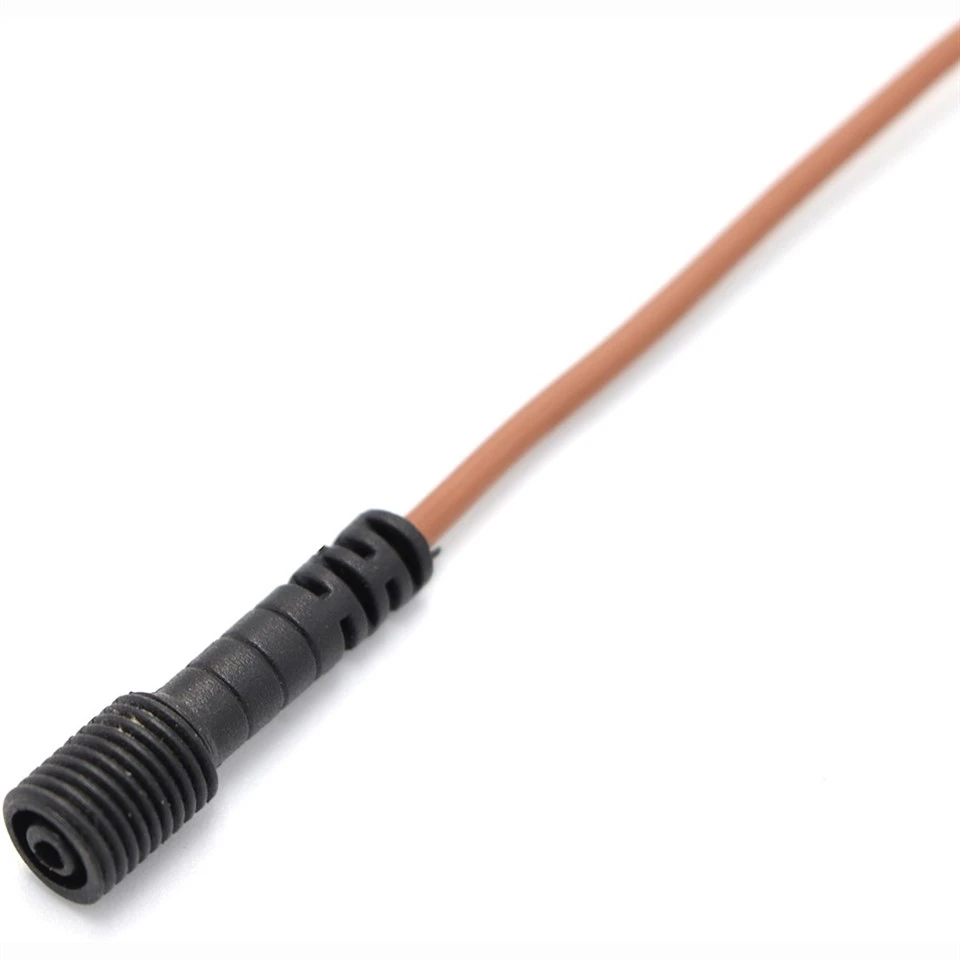

Това изображение подчертава свързващия интерфейс и подробното оформление на щифта. Никелираните-месингови щифтове и прецизно-обработеният съединител с резба са ясно видими, осигурявайки правилна ориентация по време на монтажа и позволявайки ефективни-устойчиви на вибрации връзки.

ЧЗВ

Q1: Как да избера правилния конектор за моето приложение?

О: Изборът зависи основно от три фактора – изисквания за ток/напрежение, работна среда (IP рейтинг и температурен диапазон) и налично пространство за инсталиране. Предлагаме три стила на свързване – с резба (анти-вибрация), бързо-закопчаване (удобно за често свързване) и само-заключващо се (работи в тесни пространства). Можете да съобразите нуждите си съответно. Не сте сигурни? Просто ни кажете вашия сценарий на приложение и ние ще ви препоръчаме най-подходящия модел.

В2: Какво представляват размерите M7, M8, M12, M14, M15 и M16?

О: Тези числа се отнасят за диаметъра на резбата в милиметри. M7 и M8 са по-малки – подходящи за компактни устройства и ниско{3}}токови приложения като сензори и малки LED светлини. M12 и по-високи са по-големи и могат да се справят с по-високи номинални токове, което ги прави подходящи за разпределение на енергия и свързване на тежко-оборудване.

Популярни тагове: m7 1 щифт с резба водоустойчив конектор ip67, Китай m7 1 щифт с резба водоустойчив конектор ip67 производители, доставчици, фабрика, M7 1-жилен водоустойчив конектор, M7 1-пинов водоустойчив конектор, водоустойчив конектор m7
