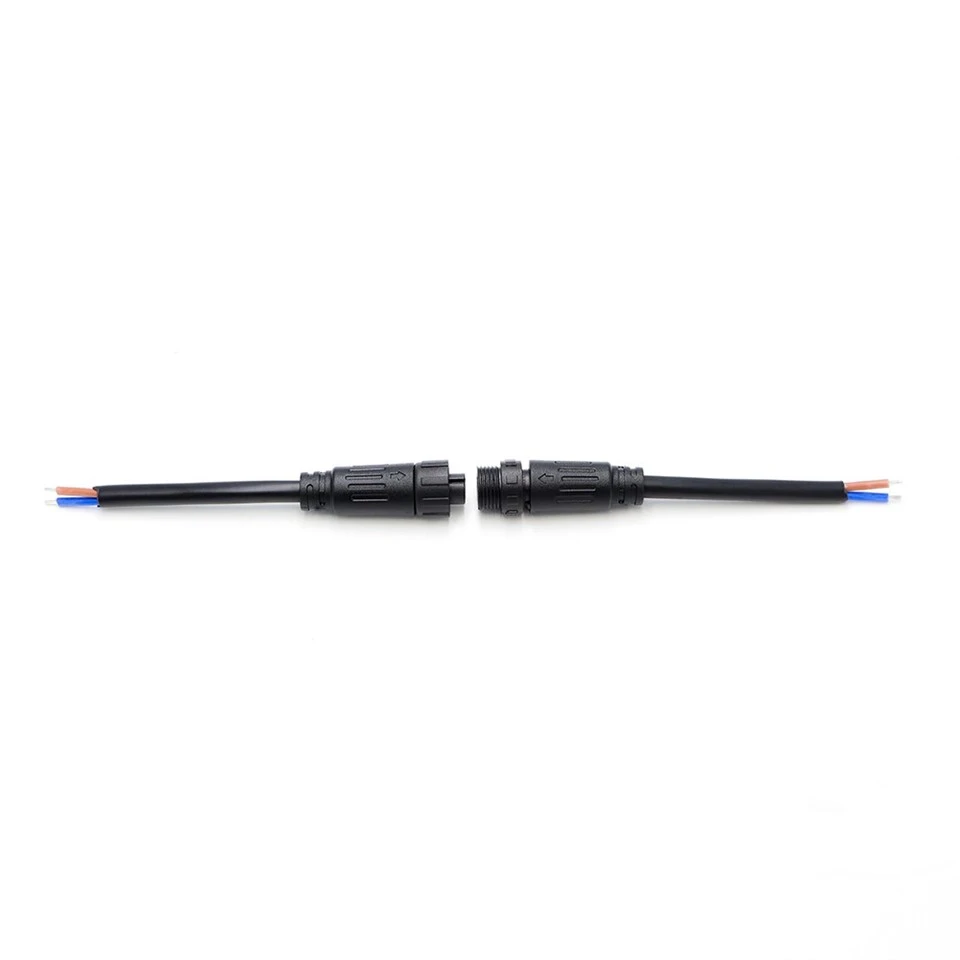

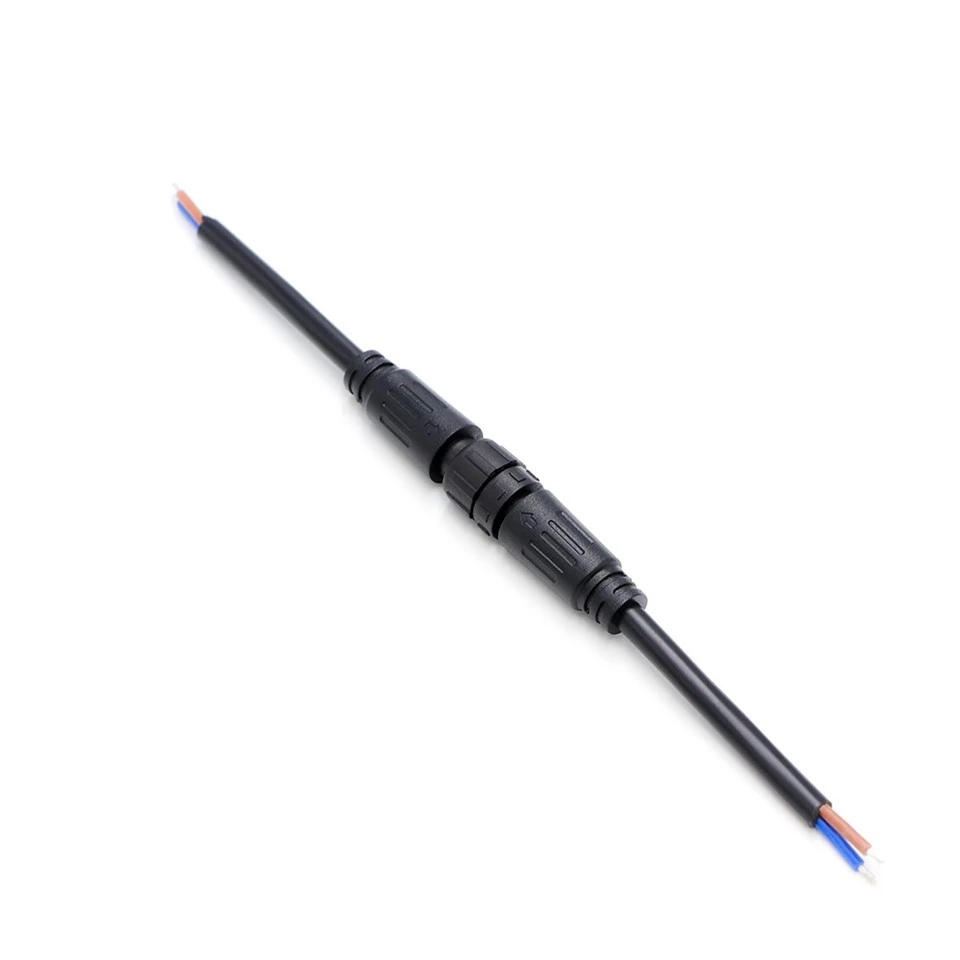

Водоустойчив съединител с резба M12 3 Pin IP67

Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m12 3 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Чертежът с размери предоставя ключови механични данни за приложен CAD извлечение. Обща дължина на мъжкия щепсел 43,7 mm, с дължина на свързващата резба 14,6 mm и странична резба на панела- 12,0 mm; кабелен вход приема до 6,0 mm OD. Обща дължина на женския гнездо 43,3 мм, с дълбочина на резбата 15,4 мм на свързващата страна и 8,5 мм от страната на монтажа – обърнете внимание на асиметрията между дължините на свързване мъжки/женски. Напълно съчетаният монтаж се намалява до посочения плик. Всички резби са M12×1.0; допустими отклонения по ISO 2768-m. Позицията на поляризиращия ключ е маркирана, за да се осигури правилна ориентация. PDF/DWG налични за CAD интеграция. Проверете дълбочините на зацепване от 14,6 mm и 15,4 mm, когато изчислявате хлабината на панела и припокриването на резбата.

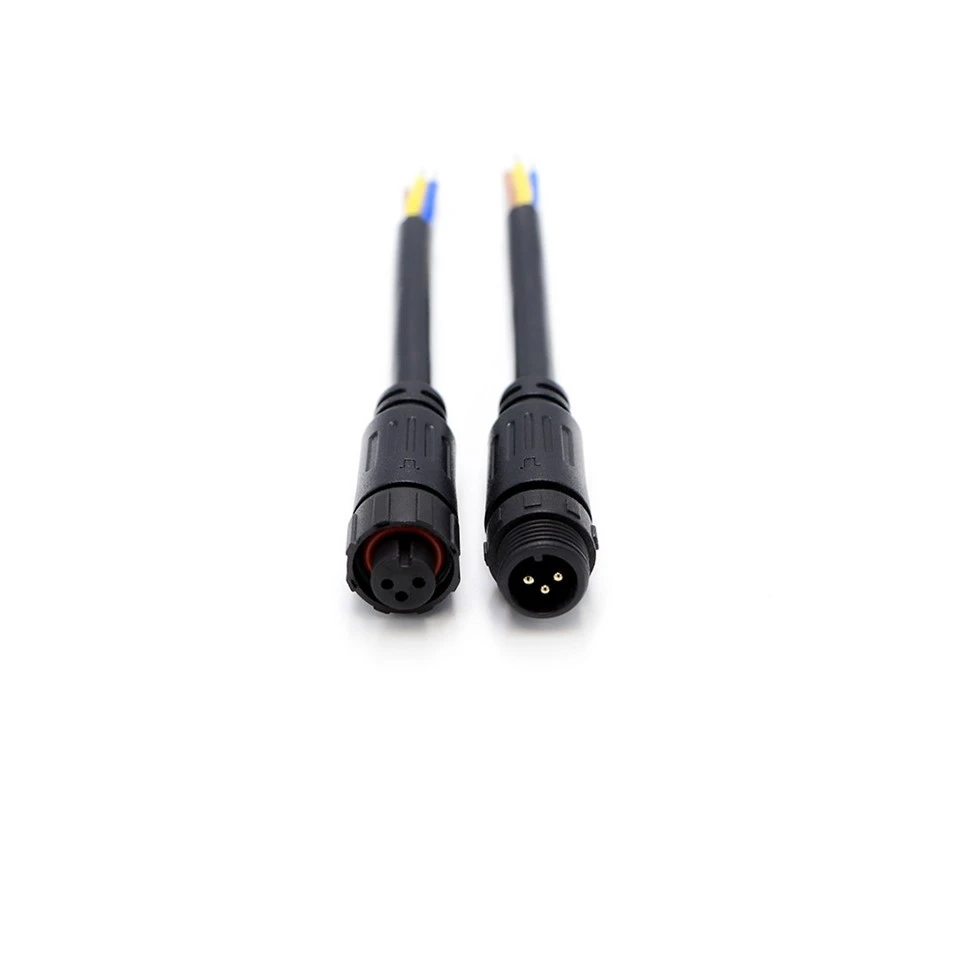

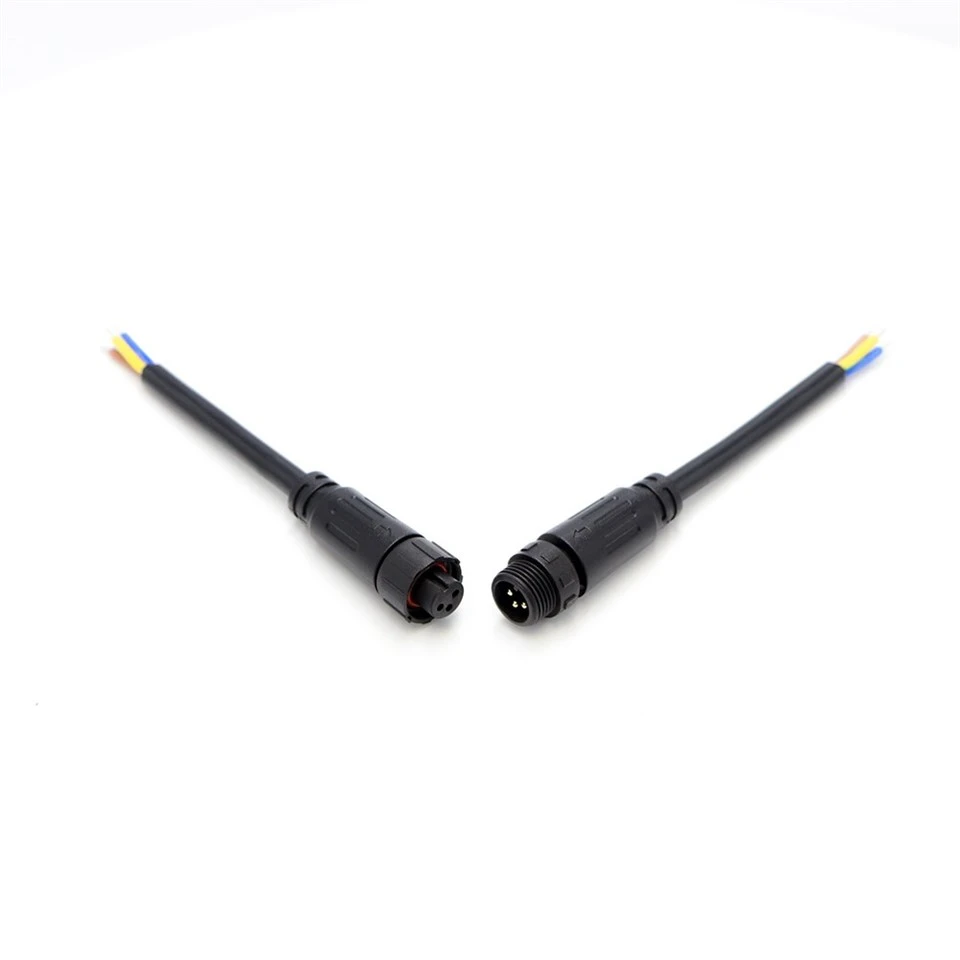

Изглед отпред на мъжки щепсел (3-щифтов, черен PVC корпус)

Този преден-изглед показва мъжкия щепсел с три никелирани-месингови контакта, подредени в стандартен кръгов модел M12 (щифтове с диаметър 1,0 mm). Черният PVC формован корпус осигурява механична защита и електрическа изолация; вграденият поляризационен ключ се вижда на позиция 12 часа, осигурявайки правилна ориентация по време на чифтосване. Дизайнът на изравнената лицева повърхност позволява лесно почистване на остатъците преди свързване. От тази страна не е открит уплътнителен пръстен – той се намира зад основата на резбата. Използвайте това изображение, за да проверите състоянието на щифта, центрирането и липсата на неравности или деформация преди сглобяването.

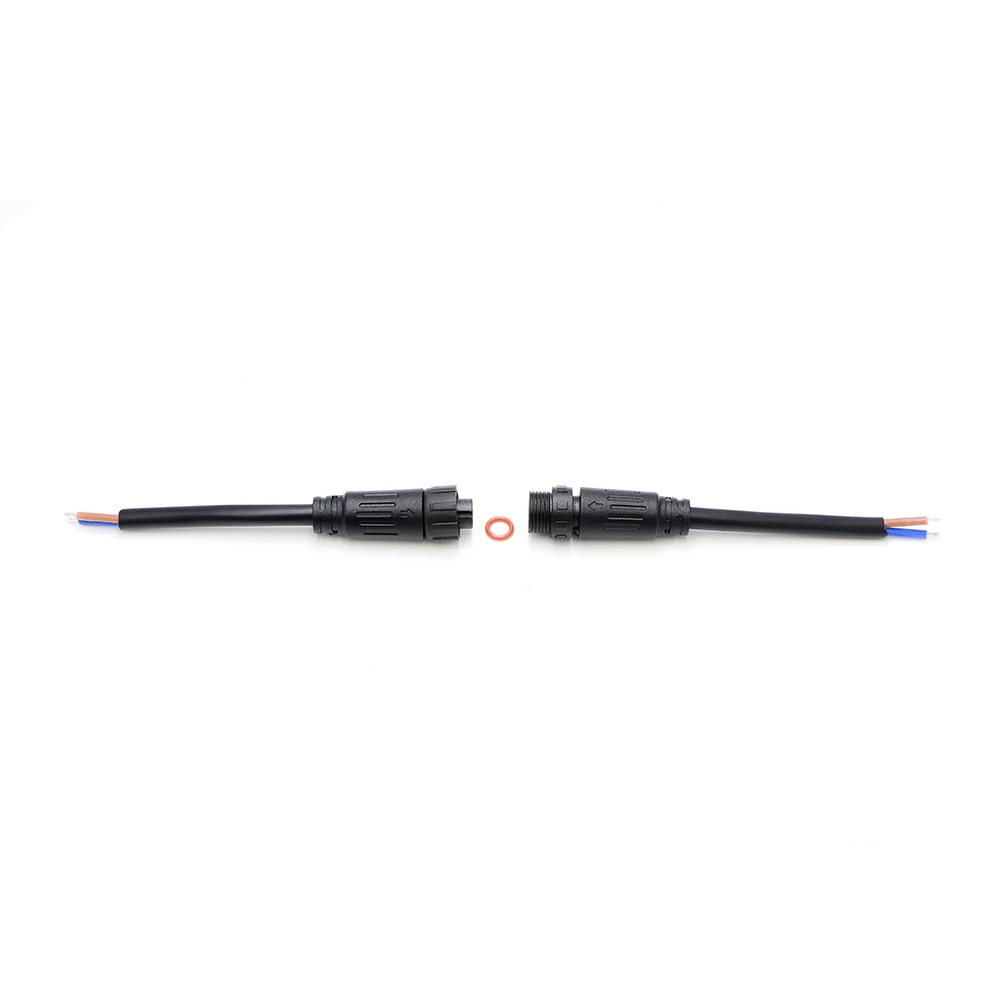

Мъжки и женски отделени (открояване с червен кръг)

Тази снимка показва мъжкия щепсел (вляво) и женския гнездо (вдясно) разделени, с червен кръг, подчертаващ уплътнителния О-пръстен върху основата на външната резба – основният уплътняващ елемент IP67. И двете метални резби (M12×1.0) са напълно видими; червеното обозначение помага при локализиране на уплътнението преди сглобяване, предотвратявайки пропуск по време на монтаж на място. Материалът на О-пръстена е каучук, съвместим с –20 градуса до +85 градуса и устойчив на влага и леки химикали. Това изображение служи като визуално напомняне да проверявате О-пръстена за порязвания или износване преди всяко чифтосване.
