Водоустойчив съединител с резба M16 2 Pin IP67

Ако просто трябва да захранвате и не ви пука за сигнала, M{0}}‑щифтът е вашият човек – 10A/250V, най-високият ток в цялата линия M16. Резба M16×1.0, устойчива на вибрации. Помислете за разпределителни кутии, трансформатори за знаци, захранващи устройства за машини – места, където надеждното захранване е единственото нещо, което има значение. Електрически елементи: По-малко или равно на 10 mΩ контактно съпротивление, по-голямо или равно на 500 MΩ изолация при DC 500 V, 1,5 kV диелектрична устойчивост, тестван на 1500 цикъла. IP67, никелиран месинг, PVC кожух, -20 градуса до +85 градуса, 8,0 mm макс. кабел. Паралелна верига, просто окабеляване. Персонализирани дължини и конфигурации по заявка. В крайна сметка: ако вашият приоритет е силата, а не броят на щифтовете, това е това, което трябва да вземете.

Изпрати запитване

Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m16 2 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Технически спецификации

Параметър	Спецификация
Номинално напрежение	AC250V
Текущ R рейтинг	По-малко или равно на 6A
Времена на щепсела	1500
Максимален OD на кабела	По-малко или равно на 8,0 мм
Структура на веригата	Паралелно
Контактно съпротивление	10mΩ
Изолационна структура	500MΩпри DC500V
Издръжливост на напрежение при стайна температура	1.5KV
TemperatureRating	-20 градуса ~+85 градуса
Водоустойчиво ниво	IP67

Спецификации на материала

Параметър	Спецификация
Материал на телта	PVC, каучук
Джак материал	PVC
Материал на щифта	Ник{0}}месинг
Уплътнителен пръстен	каучук

Инженерен чертеж на продукта

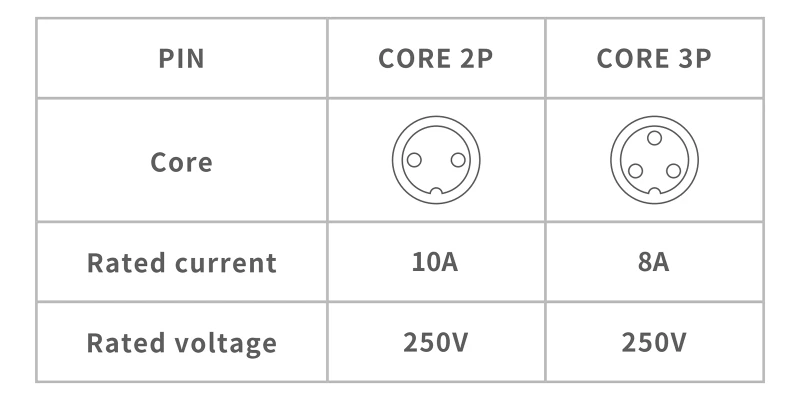

product-1663-831

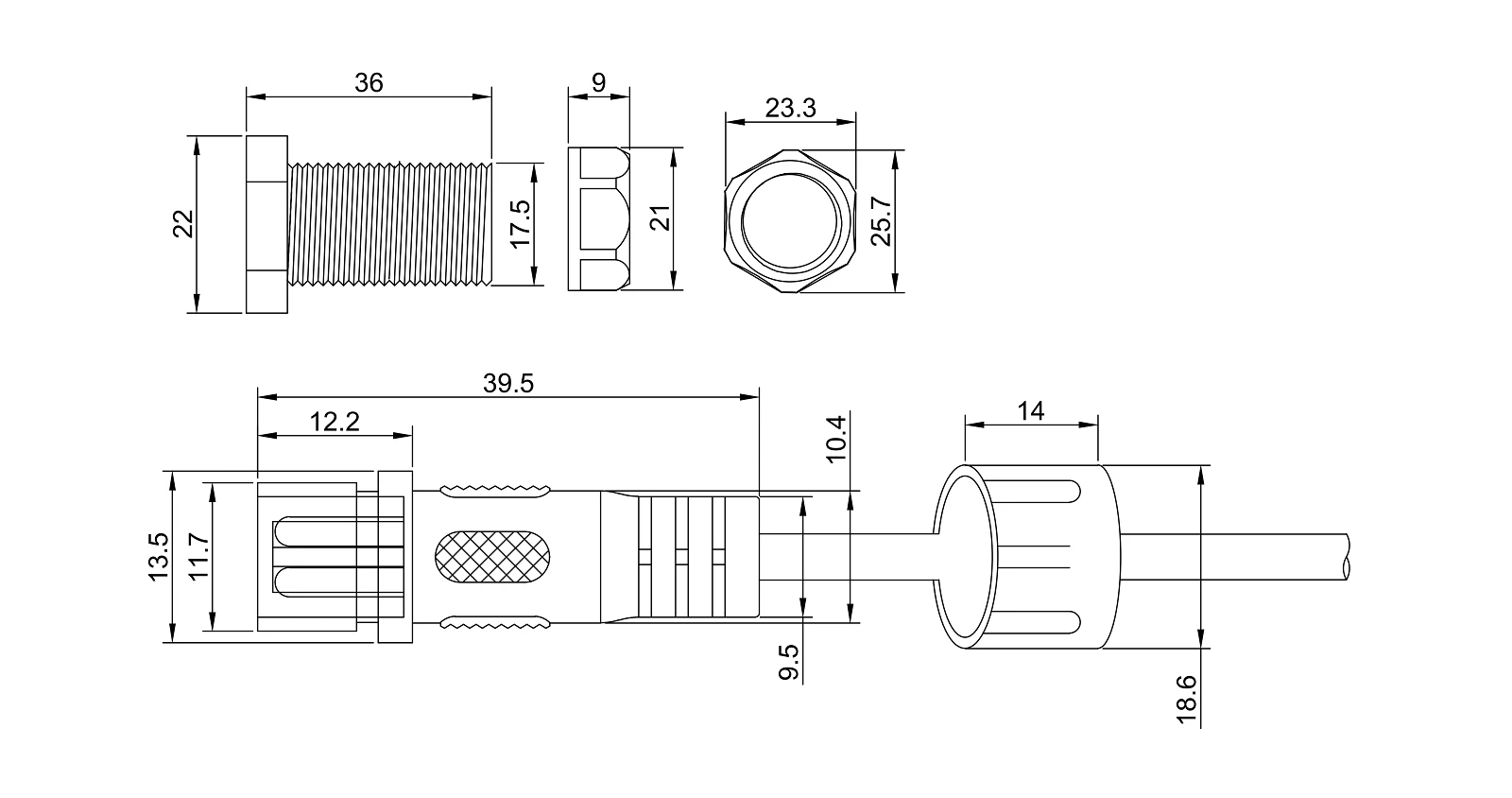

Dimensional Drawing

CAD обозначения: мъжки щепсел с дължина 39,5 мм, съединителна резба 12,2 мм. Женски гнездо общо 36,0 мм, дълбочина на резбата 10,4 мм. Резби M16×1.0, плоскости на гайка съответно 22.0mm и 17.5mm. Рейтингова матрица: 2‑пинов 10A/250V, 3‑пинов 8A/250V, 4‑пинов 6A/250V, 5‑пинов 4A/110V, 6‑пинов 3A/60V. ISO 2768‑m толеранс. Налични PDF/DWG файлове. Можем също така да коригираме механичните размери и конфигурациите на контактите за специализирани приложения – просто ни уведомете с какво работите.
