Водоустойчив съединител с резба M16 3 Pin IP67

Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m16 3 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

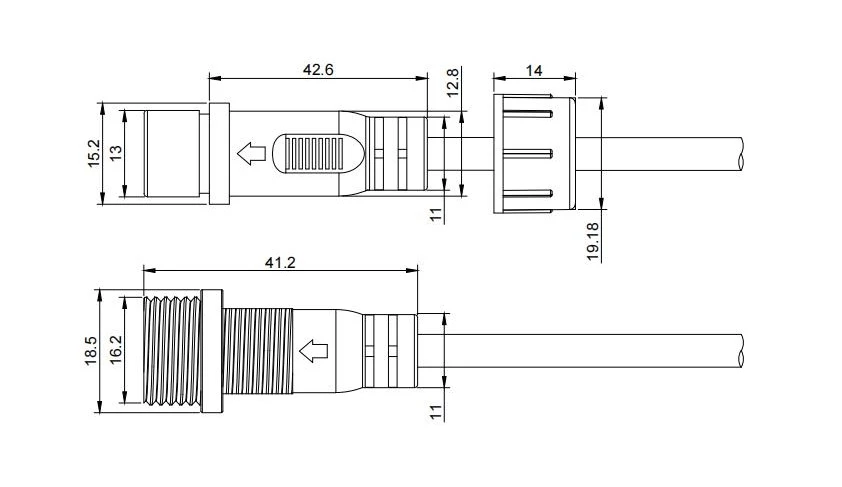

Ключови обозначения от CAD: мъжкият щепсел е с обща дължина 42,6 mm, с 12,8 mm свързваща резба и 14,0 mm от страната на панела – плоските части на съединителната гайка са с размери 19,18 mm. Женска страна: общо 41,2 мм, дълбочина на резбата 18,5 мм, монтажна част 16,2 мм. И двете използват M16×1.0. Текущото намаление за тази 3-щифтова версия е 8A/250V – за справка, 2-пинов прави 10A, 4-пинов пада до 6A, 5-пинов 4A, 6-пинов 3A. Допустимите отклонения следват ISO 2768‑m. Можем да предоставим PDF или DWG, ако трябва да го пуснете направо във вашия CAD. И ако вашето кабелно уплътнение или изрез на панел изисква нещо извън спецификациите – дължина на корпуса, профил на резбата, стъпка на контакта – ние можем да коригираме.

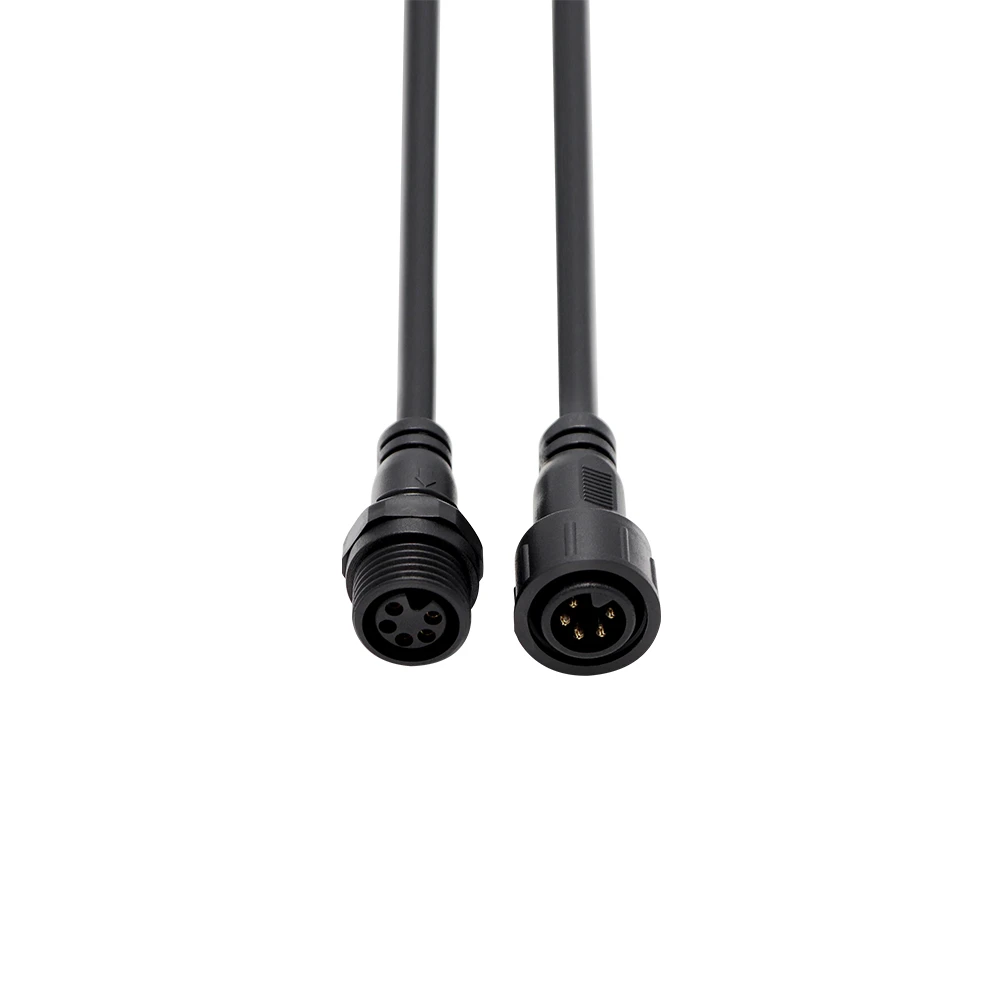

Мъжки и женски един до друг (версия с 5 щифта)

Тази снимка показва мъжкия щепсел и женския контакт на 5-щифтовия вариант (за целите на илюстрацията), поставени един до друг за директно визуално сравнение. Петте никелирани месингови контакта са ясно видими на двете половини. И двете имат един и същ черен PVC корпус и профил на резба M16. Това изображение помага да се провери подравняването и ориентацията на контактите преди сглобяването.

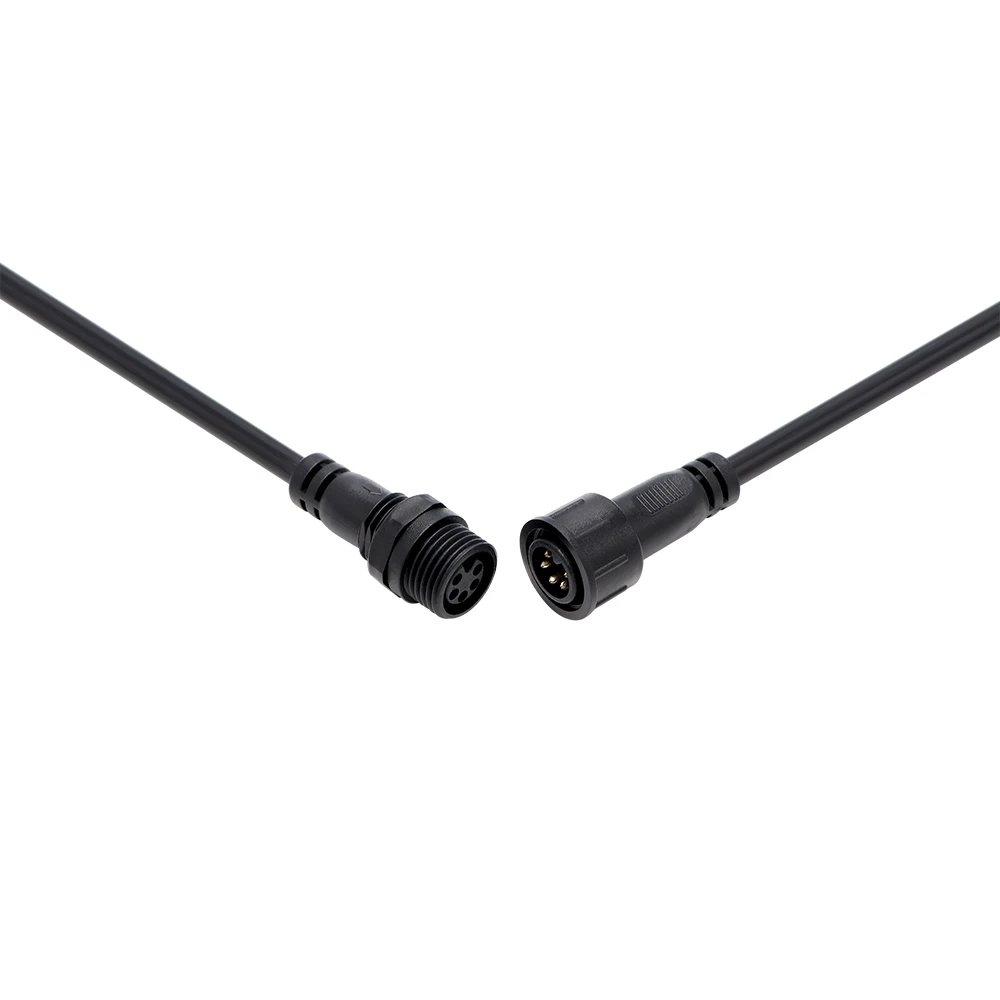

Мъжки и женски под ъгъл 45 градуса

Този изглед под ъгъл от 45 градуса показва мъжкия щепсел и женския контакт, разделени под ъгъл, разкривайки и двете метални резби M16×1.0 – мъжка външна и женска вътрешна, и двете от никелиран месинг. Черните PVC корпуси и уплътнителният О-пръстен на основата на външната резба са ясно видими. Това изображение помага при проверка на състоянието на резбата и позицията на уплътнението преди свързване.
