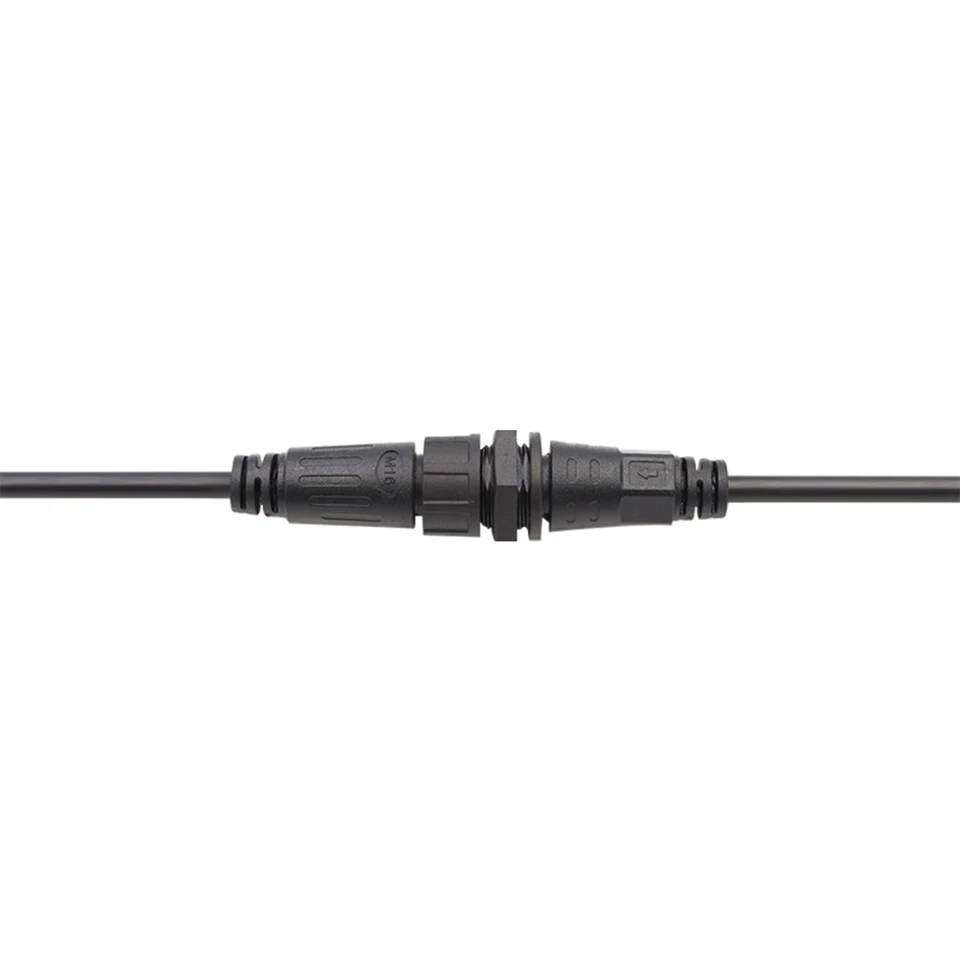

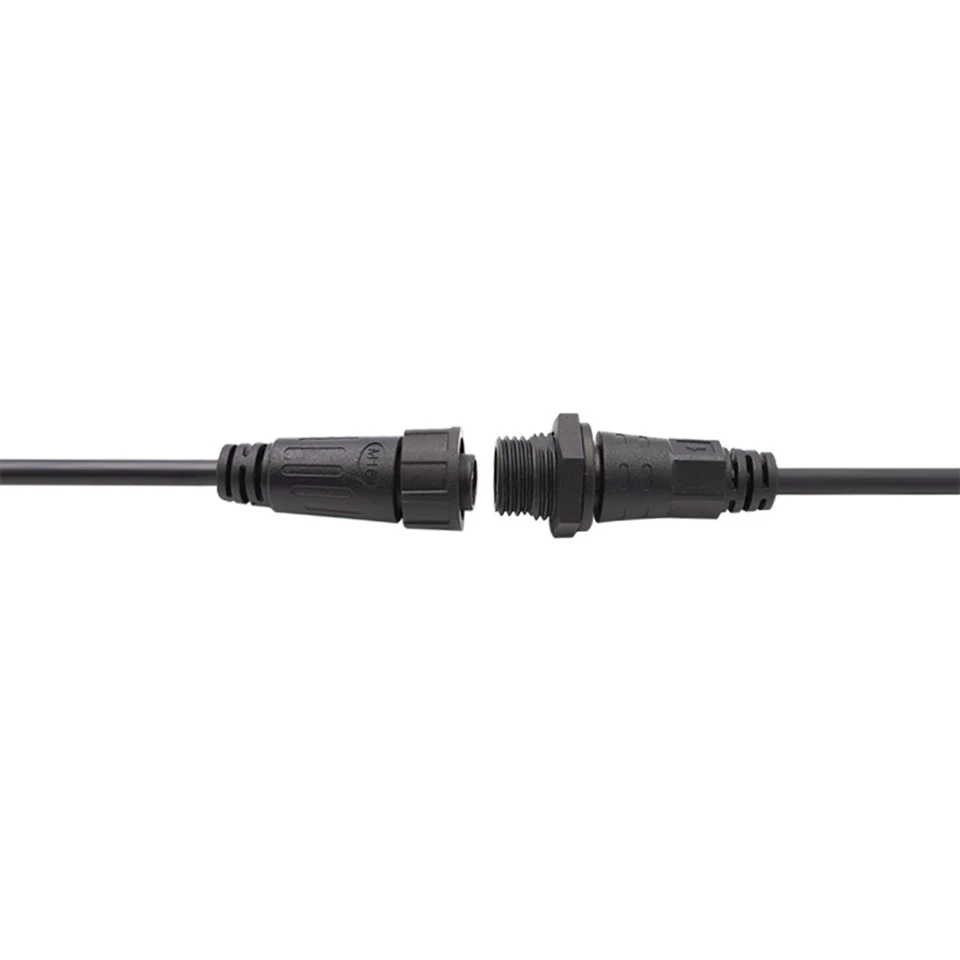

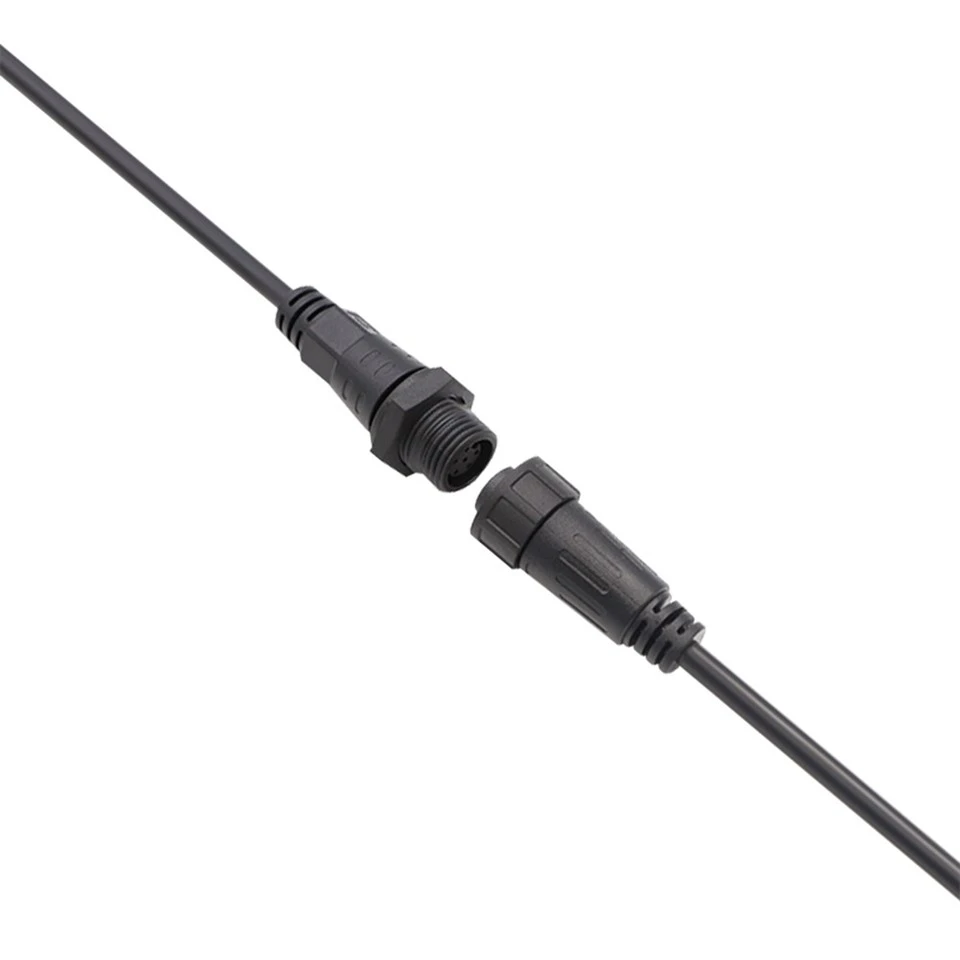

Водоустойчив съединител с резба M16 5 Pin IP67

5-щифтовият M16 е работен кон с множество вериги за автоматизация, LED системи и външни контроли – 4A/110V на щифт, който покрива много сценарии за разпределение на сензори и сигнали. Резбата M16×1.0 го държи заключена върху роботизирани ръце, конвейерни сензорни мрежи и разпределени осветителни струни. Електрическите елементи са в съответствие със серията: по-малко или равно на 10 mΩ контактно съпротивление, по-голямо или равно на 500 MΩ изолация при DC 500 V, 1,5 kV диелектрик, номинален 1500 цикъла. IP67 уплътнение, никелирани месингови контакти, PVC кожух – подходящ за -20 градуса до +85 градуса. Макс кабел 8,0 mm OD. Паралелна верига за последователно окабеляване. Опциите за OEM/ODM са отворени. Истинското предимство? Получавате пет независими вериги в една и съща обвивка M16, която обикновено побира по-малко – така че можете да намалите броя на конекторите на сложни системи за управление.

Изпрати запитване

Dongguan Hejiaxin Technology Co., Ltd. е един от водещите производители и доставчици на m16 5 щифтов резбован водоустойчив конектор ip67 в Китай. Моля, не се колебайте да продавате на едро дълготрайни продукти, произведени в Китай тук, и да получите ценова листа от нашата фабрика. Всички персонализирани продукти са с високо качество и конкурентна цена.

Технически спецификации

Параметър	Спецификация
Номинално напрежение	AC250V
Текущ R рейтинг	По-малко или равно на 6A
Времена на щепсела	1500
Максимален OD на кабела	По-малко или равно на 8,0 мм
Структура на веригата	Паралелно
Контактно съпротивление	10mΩ
Изолационна структура	500MΩпри DC500V
Издръжливост на напрежение при стайна температура	1.5KV
TemperatureRating	-20 градуса ~+85 градуса
Водоустойчиво ниво	IP67

Спецификации на материала

Параметър	Спецификация
тел Материал	PVC, каучук
Джак материал	PVC
Материал на щифта	Никелиран-месинг
Уплътнителен пръстен	каучук

Инженерен чертеж на продукта

Core Configuration Diagram

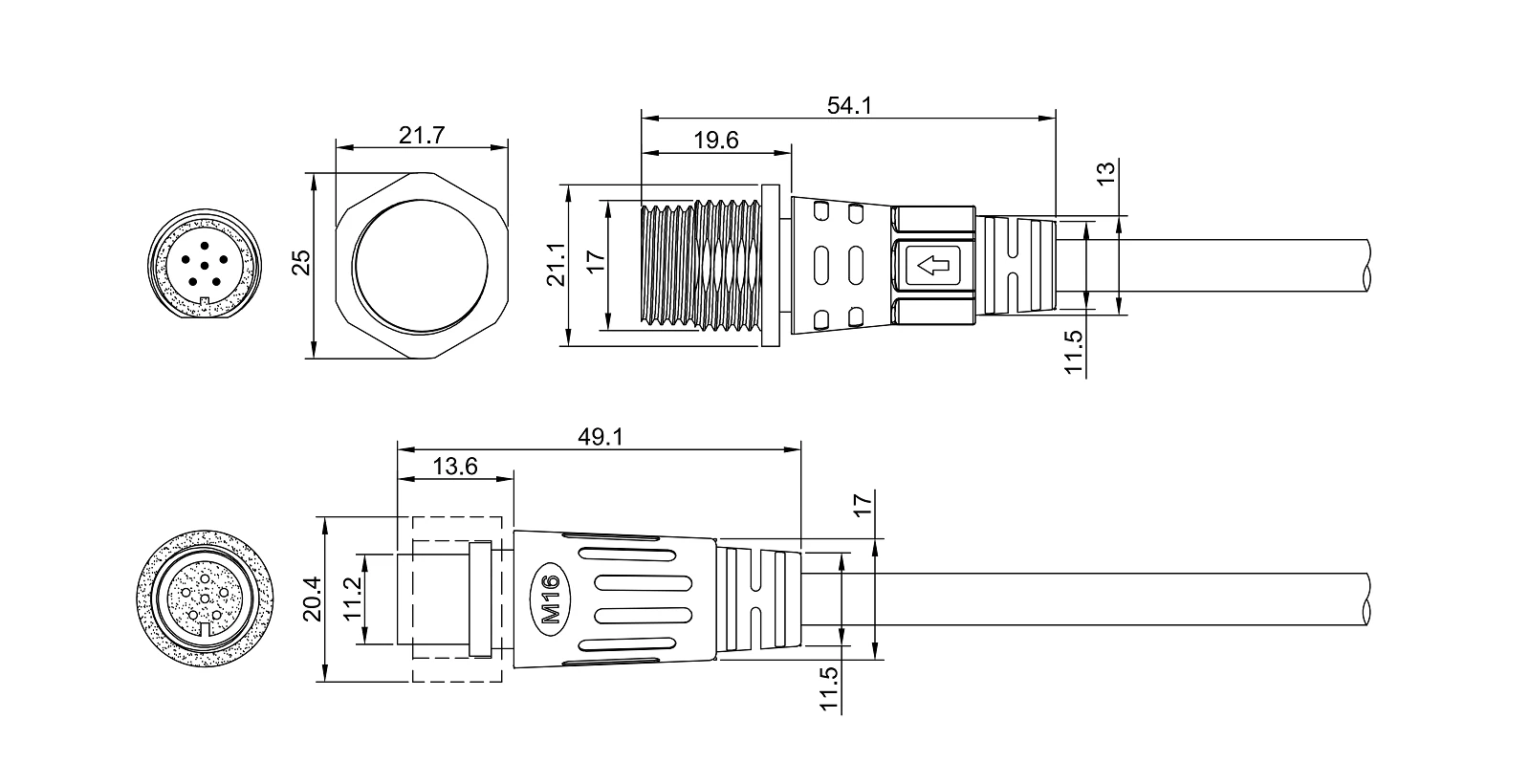

Dimensional Drawing

Спецификации на чертежа: мъжки щепсел 49,1 мм като цяло, съединителна резба 13,6 мм, съединителна гайка 20,4 мм AF. Женски гнездо общо 54,1 mm, дълбочина на резбата 21,7 mm, монтажна гайка 21,1 mm AF. M16×1.0. 5‑пин е с оценка 4A/110V – други варианти: 2‑пинов 10A/250V, 3‑пинов 8A/250V, 4‑пинов 6A/250V, 6‑пинов 3A/60V. ISO 2768-m. CAD файлове, налични в PDF или DWG. Можем също така да променим формите на резбата, дължината на корпуса или оформлението на контакта, ако вашето приложение изисква нещо извън стандартния чертеж.

Подробности за продукта

Женски гнездо 6-пинов с кръгъл съединителен пръстен

Тази снимка показва женския гнездо на 6-щифтовия вариант (за целите на илюстрацията) с прикрепен кръгъл съединителен пръстен. Шестте контакта на гнездото и черният PVC корпус са ясно видими, заедно с вътрешната резба M16×1.0. Кръглият пръстен осигурява допълнителна механична опора и подравняване по време на чифтосване.

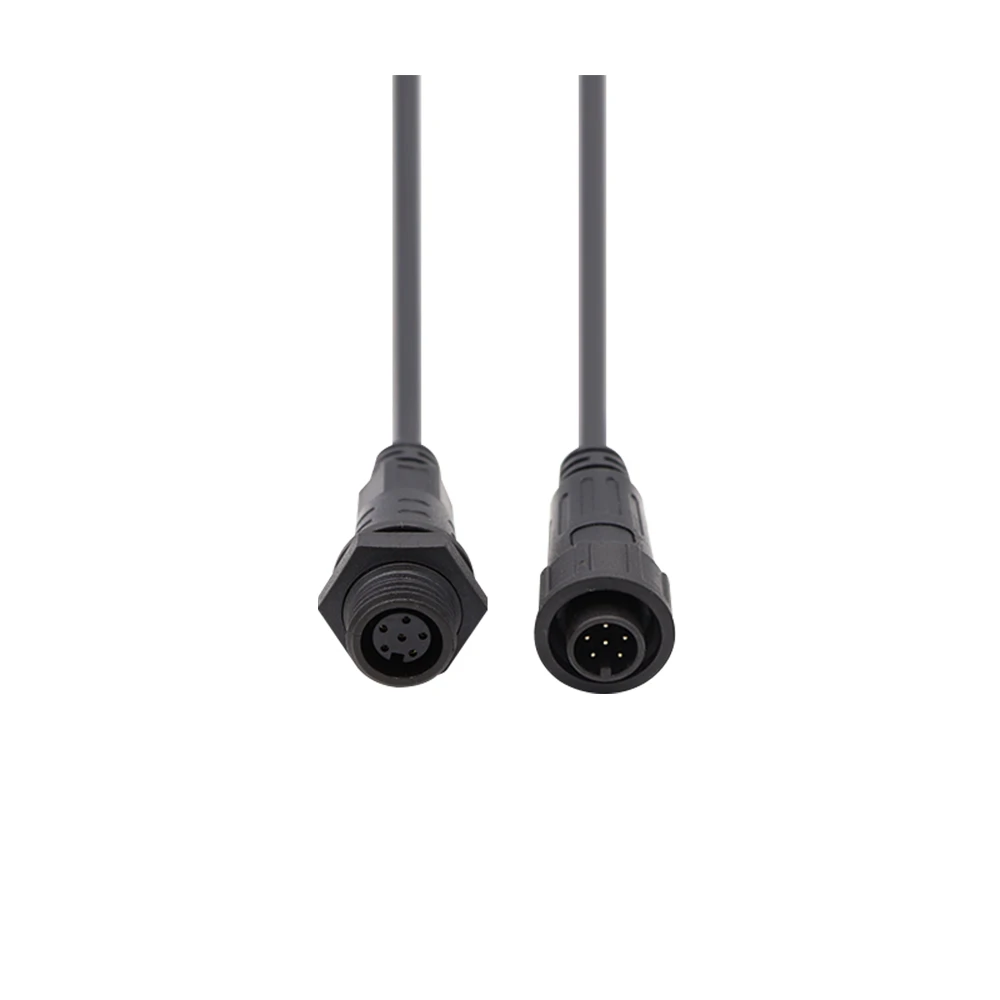

Мъжки и женски изглед отпред (6-щифтова версия, черен PVC)

Тази снимка отпред показва мъжкия щепсел и женския контакт на 6-щифтовия вариант (за илюстрация) един до друг. И двата имат шест никелирани месингови контакта, подредени в стандартния кръгов модел M16, с черни PVC корпуси. Това изображение помага да се провери подравняването и ориентацията на щифта/гнездото преди сглобяване.
